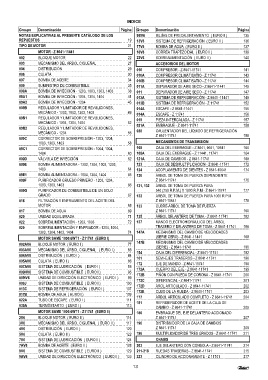

Page 13 - Zetor Forterra II 8641-11741

INDICE

Groupo Denominación Página Groupo Denominación Página
NOTAS EXPLICATIVAS AL PRESENTE CATÁLOGO DE LOS 9BV6 BUJÍAS DE PRECALENTAMIENTO ( EURO II ) 135
REPUESTOS 19 13V6 SISTEMA DE REFRIGERACIÓN ( EURO II ) 136
TIPO DE MOTOR 21 17V6 BOMBA DE AGUA ( EURO II ) 137
MOTOR - Z 8641-11441 18V6 CORREA TRAPEZOIDAL ( EURO II ) 139
002 BLOQUE MOTOR 22 22V6 SOBREALIMENTACIÓN ( EURO II ) 140
003 MECANISMO DEL ÁRBOL CIGUEŇAL 27 ACCESORIOS DEL MOTOR
004 DISTRIBUCIÓN 29 010 COMPRESOR - Z 8641-11741 141
006 CULATA 30 010A COMPRESOR CLIMATISATIO - Z 11741 143
007 BOMBA DE ACEITE 34 010B COMPRESOR CLIMATISATIO - Z 11741 144
009 SUMINISTRO DE COMBUSTIBLE 35 011A DEPURADOR DE AIRE SECO - Z 8641-11441 145
009A BOMBA DE INYECCIÓN - 1203, 1003, 1303, 1403 38 011 DEPURADOR DE AIRE SECO - Z 11741 147
09A1 BOMBA DE INYECCIÓN - 1004, 1304, 1404 41 013A SISTEMA DE REFRIGERACIÓN - Z 8641 -11441 148
09A2 BOMBA DE INYECCIÓN - 1204 45 013B SISTEMA DE REFRIGERACIÓN - Z 11741 152
009B REGULADOR Y LIMITADOR DE REVULICIONES, 014A ESCAPE - Z 8641-11441 155
MECÁNICO - 1203, 1003, 1303, 1403 49 014A ESCAPE - Z 11741 156
09B1 REGULADOR Y LIMITADOR DE REVULICIONES, 019 PIEZA INTERCALADA - Z 11741 157
MECÁNICO - 1004, 1304, 1404 52 021A EMBRAGUE - Z 8641-11741 158
09B2 REGULADOR Y LIMITADOR DE REVULICIONES,
MECÁNICO - 1204 55 028 CAULENTADOR DEL LÍQUIDO DE REFRIGERACIÓN
009C CORRECTOR DE SOBREPRESIÓN - 1203, 1204, Z 8641-11741 159
1003, 1303, 1403 58 MECANISMOS DE TRANSMISION
09C1 CORRECTOR DE SOBREPRESIÓN - 1004, 1304, 108 CAJA DEL EMBRAGUE - Z 8641, 9641, 10641 160
1404 60 108A CAJA DEL EMBRAGUE - Z 11441, 11741 164
009D VÁLVULA DE INYECCIÓN 62 121A CAJA DE CAMBIOS - Z 8641-11741 168
009E BOMBA ALIMENTADORA - 1203, 1204, 1003, 1303, 123 CAJA DE DESMULTIPLICACIÓN - Z 8641-11741 172
1403 64 124 ACOPLAMIENTO DE DIENTES - Z 8641-10641 174
09E1 BOMBA ALIMENTADORA - 1004, 1304, 1404 65 130 ÁRBOL DE TOMA DE FUERZA DEPENDIENTE
009F PURIFICADOR GRUESO PRIMERO - 1203, 1204, Z 8641-11741 175
1003, 1303, 1403 66 131, 132 ÁRBOL DE TOMA DE FUERZA PARA
009G PURIFICADOR DE COMBUSTIBLE DE UN SOLO 540 (750 R.P.M.) Y 1000 R.P.M - Z 8641-11741 177
GRADO 67 132 ÁRBOL DE TOMA DE FUERZA PARA 1000 R.P.M
016 FILTRACIÓN Y ENFRIAMIENTO DEL ACEITE DEL Z 8641-10641 179
MOTOR 68 133 CUBRE-ÁRBOL DE TOMA DE FUERZA
017 BOMBA DE AGUA 69 Z 8641-11741 180
020 UNIDAD EQUILIBRADA 71 135 ÁRBOL DELANTERO DE TOMA - Z 8641-11741 182
022 SOBREALIMENTACIÓN - 1203, 1003 72 137 MANDO ELECTROHIDRÁULICO DEL ÁRBOL
029 SOBREALIMENTACIÓN Y ENFRIADOR - 1204, 1004, TRASERO Y DELANTERO DE TOMA - Z 8641-11741 186
1303, 1304, 1403, 1404 74 147A MECANISMO DEL CAMBIO DE VELOCIDADES
MOTOR SAME 1000.6WT1 - Z11741 (EURO I) (SERIE CERO) - Z 8641-11441 188
002AV6 BLOQUE MOTOR ( EURO I ) 77 147B MECANISMO DEL CAMBIO DE VELOCIDADES 190
(SERIE) - Z 8641-11741
003AV6 MECANISMO DEL ÁRBOL CIGUENAL ( EURO I ) 83 154 CAJA DEL DIFERENCIAL - Z 8641-11741 192
004AV6 DISTRIBUCIÓN ( EURO I ) 84 161 SEMI-EJES TRASEROS - Z 8641-11741 196
005AV6 CULATA ( EURO I ) 86 172 EJE DE MANDO - Z 8641-11741 198
007AV6 SISTEMA DE LUBRICACIÓN ( EURO I ) 88 172A CUERPO DEL EJE - Z 8641-11741 199
009HV6 SISTEMA DE COMBUSTIBLE ( EURO I ) 95 172B PIŇÓN CON RUEDA DE CORONA - Z 8641-11741 200
009IV6 UNIDAD DE DIRECCIÓN ELECTRÓNICO ( EURO I ) 99 172C DIFERENCIAL - Z 8641-11741 201
009J SISTEMA DE COMBUSTIBLE ( EURO I ) 100 172D ÁROL ARTICULADO - Z 8641-11741 202
013C SISTEMA DE REFRIGERACIÓN ( EURO I ) 107 172E CUBO DE LA RUEDA - Z 8641-11741 203
017B BOMBA DE AGUA ( EURO I ) 109 177 ÁRBOL ARTICULADO COMPLETO - Z 8641-11741 204
022A TUBO DE ESCAPE ( EURO I ) 111 181 REFRIGERADOR DE ACEITE DE LA CAJA DE
030A TERMÓSTARTO ( EURO I ) 113 CAMBIO - Z 8641-11741 205
MOTOR SAME 1000.6WT1 - Z11741 (EURO II) 186 EMBRAGUE DEL EJE DELANTERO ACCIONADO
2V6 BLOQUE MOTOR ( EURO II ) 114 Z 8641-11741 207
3V6 MECANISMO DEL ÁRBOL CIGUENAL ( EURO II ) 117 190 DISTRIBUIDOR DE LA CAJA DE CAMBIOS
4V6 DISTRIBUCIÓN ( EURO II ) 120 Z 8641-11741 209
5V6 CULATA ( EURO II ) 122 196 MULTIPLICADOR DE TRES GRADOS - Z 8641-11741 211
7V6 SISTEMA DE LUBRICACIÓN ( EURO II ) 124 CHASIS
7AV6 BOMBA DE ACEITE ( EURO II ) 128 203 EJE DELANTERO CON CONSOLA - Z 8641-11741 214
9V6 SISTEMA DE COMBUSTIBLE ( EURO II ) 129 211-218 RUEDAS TRASERAS - Z 8641-11741 215
9AV6 UNIDAD DE DIRECCIÓN ELECTRÓNICO ( EURO II ) 133 223 CILINDRO DE ACCIONAMENTE - Z 11741 217

13
