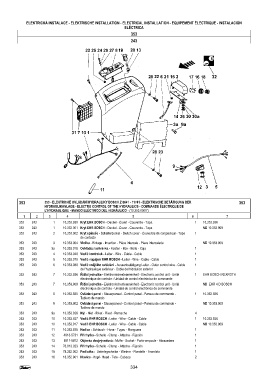

Page 334 - Zetor Forterra II 8641-11741

ELEKTRICKÁ INSTALACE - ELEKTRISCHE INSTALLATION - ELECTRICAL INSTALLATION - EQUIPEMENT ÉLECTRIQUE - INSTALACIÓN
ELÉCTRICA
353
243

353 353 - ELEKTRICKÉ OVLÁDÁNÍ HYDRAULIKY BOSCH Z 8641 - 11741 - ELEKTRISCHE BETÄTIGUNG DER 353
HYDRAULIKANLAGE - ELECTRO CONTROL OF THE HYDRAULICS - COMMANDE ÉLECTRIQUE DE
L'HYDRAULIQUE - MANDO ELÉCTRICO DEL HIDRÁULICO - (10.353.000/7)
1 2 3 4 5 6 7
353 243 1 10.353.930 Kryt EHR BOSCH - Deckel - Cover - Couvercle - Tapa 1 10.353.936
353 243 1 10.353.001 Kryt EHR BOSCH - Deckel - Cover - Couvercle - Tapa ND 10.353.909
353 243 2 10.353.002 Kryt spínače - Schalterdeckel - Switch cover - Couvercle de conjoncteur - Tapa 1
de contacto
353 243 3 10.353.004 Vložka - Einlage - Insertion - Piéce intercale - Pieza intercalada ND 10.353.909
353 243 3a 10.353.018 Odkládací schránka - Kasten - Box - Boite - Caja 1
353 243 4 10.353.040 Vodič kontrolek - Leiter - Wire - Cable - Cable 1
353 243 5 10.353.070 Vodič napájení EHR BOSCH - Leiter - Wire - Cable - Cable 1
353 243 6 10.353.080 Vodič vnějšího ovládání - Aussenbetätigung Leiter - Outer control wire - Cable 1
de l'hydraulique extérieur - Cable del hidráulico exterior
353 243 7 10.353.936 Řídící jednotka - Elektronischesteuereinheit - Electronic control unit - Unité 1 EHR BOSCH REXROTH
électronique de controle - Unidad de control electrónica de commande
353 243 7 10.353.909 Řídící jednotka - Elektronischesteuereinheit - Electronic control unit - Unité ND EHR 4 D BOSCH
électronique de controle - Unidad de control electrónica de commande
353 243 8 10.353.935 Ovládací panel - Steuerpaneel - Control panel - Paneau de commande - 1 10.353.936
Tablero de mando
353 243 8 10.353.902 Ovládací panel - Steuerpaneel - Control panel - Paneau de commande - ND 10.353.909
Tablero de mando
353 243 9a 10.353.926 Nýt - Niet - Rivet - Rivet - Remache 4
353 243 10 10.353.937 Vodič EHR BOSCH - Leiter - Wire - Cable - Cable 1 10.353.936
353 243 10 10.353.917 Vodič EHR BOSCH - Leiter - Wire - Cable - Cable ND 10.353.909
353 243 11 10.353.925 Hadice - Schlauch - Hose - Tuyau - Manguera 1
353 243 12 4918-5731 Příchytka - Schelle - Clamp - Attache - Fijación 1
353 243 13 5911-5612 Objímka dvojvývodová - Muffe - Socket - Porte-ampoule - Abrazadera 1
353 243 14 78.013.023 Příchytka - Schelle - Clamp - Attache - Fijación 1
353 243 15 78.352.002 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela 1
353 243 16 16.352.901 Hlavice - Kopf - Head - Tete - Cabeza 2

334
