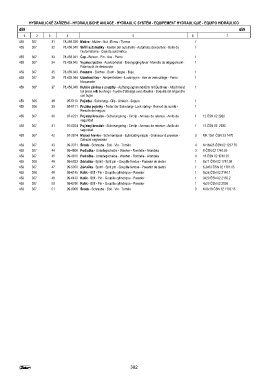

Page 382 - Zetor Forterra II 8641-11741
P. 382

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
         459                                                                                               459
           1     2     3       4                            5                         6               7
         459   307      31   78.459.038 Matice - Mutter - Nut - Ecrou - Tuerca          1
         459   307      32   78.459.040 Skříň automatiky - Kasten der automatik - Automatic device box - Boite de  1
                                     l'automatisme - Caja de automática
         459   307      33   78.459.041 Čep - Bolzen - Pin - Axe - Perno                1
         459   307      34   78.459.042 Vypínací páčka - Ausrückhebel - Disengaging lever -Manette de dégagement -  1
                                     Palanquita de desacople
         459   307      35   78.459.043 Pouzdro - Buchse - Bush - Bague - Buje          1
         459   307      36   78.459.044 Uzavírací čep -  Absperrbolzen - Locking pin - Axe de verrouillage - Perno  1
                                     bloqueador
         459   307      37   78.459.045 Hubice závěsu s pouzdry - Aufhängungsmundstück mit Buchsen - Attachment  1
                                     tail piece with bushings -Tuyére d'attelage avec douilles - Boquilla del enganche
                                     con bujes
         459   306      38     95-5110 Pojistka - Sicherung - Clip - Arrétoir - Seguro  1
         459   306      39     95-5111 Pružina pojistky - Feder der Sicherung - Lock spring - Ressort de sureté -  1
                                     Resorte del seguro
         459   307      40     97-0221 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  12 ČSN 02 2930
                                     seguridad
         459   307      41     97-0224 Pojistný kroužek - Sicherungsring - Circlip - Anneau de retenue - Anillo de  1  15 ČSN 02  2930
                                     seguridad
         459   307      42     97-2814 Mazací hlavice - Schmiernippel - Lubricating nipple - Graisseur à pression -  3  MK 10x1 ČSN 23 1470
                                     Cabezal engrasador
         459   307      43     99-3371 Šroub - Schraube - Bolt - Vis - Tornillo         4  M 16x28 ČSN 02 1207.75
         459   307      44     99-4806 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  3  8 ČSN 02 1740.05
         459   307      45     99-4810 Podložka - Unterlegscheibe - Washer - Rondelle - Arandela  4  16 ČSN 02 1740.05
         459   306      46     99-5023 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  1  8x71 ČSN 02 1781.09
         459   307      47     99-5050 Závlačka - Splint - Split pin - Goupille fendue - Pasador de aletas  1  6,3x63 ČSN 02 1781.05
         459   306      48     99-6145 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  8x36 ČSN 02 2140.1
         459   307      49     99-6433 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  3x20 ČSN 02 2150.2
         459   307      50     99-6796 Kolík - Stift - Pin - Goupille cylindrique - Pasador  1  4x20 ČSN 02 2156
         459   307      51     99-9006 Šroub - Schraube - Bolt - Vis - Tornillo         3  M 8x18 ČSN 12 1103.15















































                                                           382
