Page 191 - Zetor UR III 7520-10540
P. 191

PODVOZEK - FAHRGESTELL - UNDER-CARRIAGE - CHÂSSIS - CHASIS0
                                                           225
                                                           103

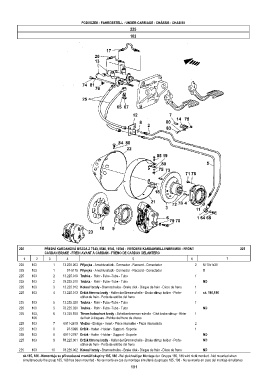

         225         PŘEDNÍ KARDANOVÁ BRZDA Z 7540, 8540, 9540, 10540 - VORDERE KARDANWELLENBREMSE - FRONT  225
                     CARDAN BRAKE - FREIN AVANT Á CARDAN - FRENO DE CARDAN DELANTERO
           1     2     3       4                            5                         6               7
         225   103       1   13.225.003 Přípojka - Anschlusstück - Connector - Raccord - Conectador  2  M 10x1x30
         225   103       1     97-5175 Přípojka - Anschlusstück - Connector - Raccord - Conectador  X
         225   103       2   13.225.010 Trubka -  Rohr - Tube -Tube - Tubo              1
         225   103       2   78.225.010 Trubka -  Rohr - Tube -Tube - Tubo                 ND
         225   103       3   13.225.012 Kotouč brzdy - Bremsscheibe - Brake disk - Disque de frein - Disco de freno  1
         225   103       4   13.225.013 Držák třmenu brzdy - Halter der Bremsschelle - Brake stirrup holder - Porte-  1  sk. 185,186
                                     ettrier de frein - Porta de estribo del freno
         225   103       5   13.225.020 Trubka -  Rohr - Tube -Tube - Tubo              1
         225   103       5   78.225.020 Trubka -  Rohr - Tube -Tube - Tubo                 ND
         225   103,      6   13.225.920 Třmen kotoučové brzdy - Scheibenbremsen-schelle - Disk brake stirrup - Etrier  1
               106                   de frein á disgues - Estribo del freno de discos
         225   103       7   6911-2619 Vložka - Einlage - Insert - Piéce intercalée - Pieza intercalada  2
         225   103       8     97-5096 Držák - Halter - Holder - Support - Soporte      1
         225   103       8   6911-2797 Držák - Halter - Holder - Support - Soporte         ND
         225   103       9   78.225.001 Držák třmenu brzdy - Halter der Bremsschelle - Brake stirrup holder - Porte-  ND
                                     ettrier de frein - Porta de estribo del freno
         225   103      10   78.225.002 Kotouč brzdy - Bremsscheibe - Brake disk - Disque de frein - Disco de freno  ND
           sk.185, 186 - Nemontuje se při současné montáži skupiny 185, 186 - Bei gleichzeitiger Montage der  Gruppe 185, 186 wird nicht montiert - Not mounted when
           simultaneously the group 185, 186 has been mounted - No se monté en cas du montage simultané du groupe 185, 186 - No se monta en caso del montaje simultaneo
                                                           191
   186   187   188   189   190   191   192   193   194   195   196
