Page 370 - Zetor Forterra II 8641-11741

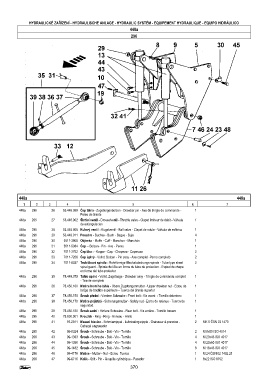

P. 370
HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
448a
296
448a 448a
1 2 3 4 5 6 7
448a 296 26 53.448.089 Čep táhla - Zugstangenbolzen - Drawbar pin - Axe de tringle de commande - 1
Perno de tirante
448a 295 27 53.448.902 krtící ventil - Drosselventil - Throttle valve - Clapet limiteur de debit - Válvula 1
de estangulacion
448a 295 28 53.448.905 Kulový ventil - Kugelventil - Ball valve - Clapet de rotule - Válvula de esférico 1
448a 296 29 53.448.911 Pouzdro - Buchse - Bush - Bague - Buje 4
448a 296 30 5511-3908 Objímka - Muffe - Cuff - Manchon - Manchón 1
448a 296 31 5511-5084 Čep -- Bolzen - Pin - Axe - Perno 1
448a 296 32 7011-2762 Čepička - - Kappe - Cap - Chapeau - Caperuza 2
448a 296 33 7011-7206 Čep úplný - Vollst. Bolzen - Pin assy - Axe complet -Perno completo 2
448a 295 34 7011-8037 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 2
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
448a 296 35 78.448.079 Táhlo úplné - Vollst. Zugstange - Drawbar assy - Tringle de commande complet 1
- Tirante completo
448a 296 36 78.450.160 Matice horního táhla - Obere Zugstangenmutter - Upper drawbar nut - Ecrou de 1
la tige de traction supérieure - Tuerca del tirante superior
448a 296 37 78.450.150 roub přední - Vordere Schraube - Front bolt - Vis avant - Tornillo delantero 1
448a 296 38 78.450.170 Matice pojistná - Sicherungsmutter - Safety nut - Ecrou de retenue - Tuerca de 1
seguridad
448a 296 39 78.450.180 roub zadní - Hintere Schraube - Rear bolt - Vis arríére - Tornillo trasero 1
448a 295 40 78.800.901 Krouek - Ring - Ring - Anneau - Anillo 1
448a 296 41 97-2811 Mazací hlavice - Schmiernippel - Lubricating nipple - Graisseur à pression - 2 MK 6 ČSN 23 1470
Cabezal engrasador
448a 295 42 99-0324 roub - Schraube - Bolt - Vis - Tornillo 2 M 8x50 ISO 4014
448a 296 43 99-1393 roub - Schraube - Bolt - Vis - Tornillo 4 M 20x45 ISO 4017
448a 296 44 99-1396 roub - Schraube - Bolt - Vis - Tornillo 4 M 20x60 ISO 4017
448a 296 45 99-1482 roub - Schraube - Bolt - Vis - Tornillo 8 M 16x45 ISO 4017
448a 296 46 99-4178 Matice - Mutter - Nut - Ecrou Tuerca 1 M 24 ČSN 02 1492.25
448a 296 47 99-6716 Kolík - Stift - Pin - Goupille cylindrique - Pasador 1 8x22 ISO 8752
370
