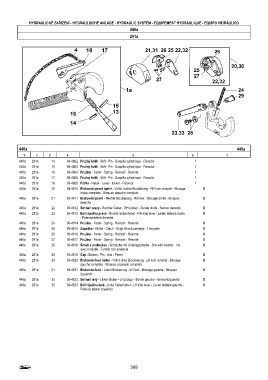

Page 368 - Zetor Forterra II 8641-11741

HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
446a
291a

446a 446a
1 2 3 4 5 6 7
446a 291a 14 93-4602 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador 1
446a 291a 15 93-4603 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador 1
446a 291a 16 93-4604 Pružina - Feder - Spring - Ressort - Resorte 1
446a 291a 17 93-4605 Pružný kolík - Stift - Pin - Goupille cylindrique - Pasador 1
446a 291a 18 93-4606 Páčka - Hebel - Lever - Levier - Palanca 1
446a 291a 20 93-4610 Blokování pravé úplné - Vollst. rechte Blockierung - RH lock complet - Blocage X
droite complete - Bloqueo derecho completo
446a 291a 21 93-4611 Blokování pravé - Rechte Blockierung - RH lock - Blocage droite - Bloqueo X
derecho
446a 291a 22 93-4612 Snímač pravý - Rechter Geber - RH pickup - Sonde droite - Sensor derecho X
446a 291a 23 93-4613 Boční páčka pravá - Rechte Seitenhebel - RH side lever - Levier latérale droite X
- Palanca lateral derecha
446a 291a 24 93-4614 Pružina - Feder - Spring - Ressort - Resorte X
446a 291a 25 93-4615 Západka - Klinke - Catch - Doigt d’encliquentage - Trinquete X
446a 291a 26 93-4616 Pružina - Feder - Spring - Ressort - Resorte X
446a 291a 27 93-4617 Pružina - Feder - Spring - Ressort - Resorte X
446a 291a 28 93-4618 Šroub s podložkou - Schraube mit Unterlegscheibe - Bolt with washer - Vis X
avec rondelle - Tornillo con arandela
446a 291a 29 93-4619 Čep - Bolzen - Pin - Axe - Perno X
446a 291a 30 93-4620 Blokování levé úplné - Vollst. linke Blockierung - LH lock complet - Blocage X
gauche complete - Bloqueo izquierdo completo
446a 291a 31 93-4621 Blokování levé - Linke Blockierung - LH lock - Blocage gauche - Bloqueo X
izquierdo
446a 291a 32 93-4622 Snímač levý - Linker Geber - LH pickup - Sonde gauche - Sensor izquierdo X
446a 291a 33 93-4623 Boční páčka levá - Linke Seitenhebel - LH side lever - Levier latérale gauche - X
Palanca lateral izquierda

368
