Page 369 - Zetor Forterra II 8641-11741
P. 369
HYDRAULICKÉ ZAŘÍZENÍ - HYDRAULISCHE ANLAGE - HYDRAULIC SYSTÉM - EQUIPEMENT HYDRAULIQUE - EQUIPO HIDRÁULICO
448a
295

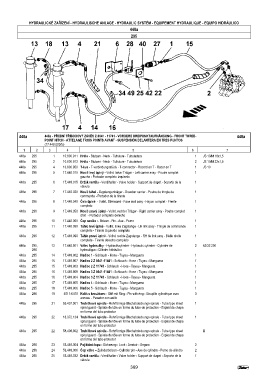

448a 448a - PŘEDNÍ TŘÍBODOVÝ ZÁVĚS Z 8641 - 11741 - VORDERE DREIPUNKTAUFHÄNGUNG - FRONT THREE- 448a
POINT HITCH - ATTELAGE TROIS POINTS AVANT - SUSPENSIÓN DELANTERA EN TRES PUNTOS
(17.448.000/5)-
1 2 3 4 5 6 7
448a 295 1 10.800.911 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 1 JS 10/M 18x1,5
448a 295 2 10.800.913 Hrdlo - Stutzen - Neck - Tubulure - Tubuladura 2 JS 10/M 22x1,5
448a 295 4 10.800.950 T-kus - T-verbindungsstück - T-connector - Racord en T - Racor en T 1 JS 10
448a 296 5 17.448.010 Nosič levý úplný - Vollst. linker Träger - Left carrier assy - Poutre complet 1
gauche - Portador completo izquierdo
448a 295 6 17.448.015 Drák ventilu - Ventilhalter - Valve holder - Support de clapet - Soporte de la 1
válvula
448a 296 7 17.448.020 Nosič táhel - Zugstangenträger - Drawbar carrier - Poutre de tringle de 1
commande - Portador de la tirante
448a 296 8 17.448.040 Čelo úplné - Vollst. Stirnwand - Face wall assy - Hayon complet - Frente 1
completo
448a 296 9 17.448.050 Nosič pravý úplný - Vollst. rechter Träger - Right carrier assy - Poutre complet 1
droit - Portador completo derecho
448a 296 10 17.448.060 Čep nosiče -- Bolzen - Pin - Axe - Perno 1
448a 296 11 17.448.080 Táhlo levé úplné - Vollst. linke Zugstange - LH link assy - Tringle de commande 1
compléte - Tirante izquierdo completo
448a 296 12 17.448.090 Táhlo pravé úplné - Vollst. rechte Zugstange - RH tie link assy - Bielle droite 1
compléte - Tirante derecho completo
448a 295, 13 17.448.901 Válec hydrauliky - Hydraulikzylinder - Hydraulic cylinder - Cylindre de 2 63/32 250
296 hydraulique - Cilindro hidráulico
448a 295 14 17.448.902 Hadice 1 - Schlauch - Hose - Tuyau - Manguera 1
448a 295 15 17.448.907 Hadice 2 Z 8641-11441 - Schlauch - Hose - Tuyau - Manguera 1
448a 295 15 17.448.903 Hadice 2 Z 11741 - Schlauch - Hose - Tuyau - Manguera 1
448a 295 16 17.448.908 Hadice 3 Z 8641-11441 - Schlauch - Hose - Tuyau - Manguera 1
448a 295 16 17.448.904 Hadice 3 Z 11741 - Schlauch - Hose - Tuyau - Manguera 1
448a 295 17 17.448.905 Hadice 4 - Schlauch - Hose - Tuyau - Manguera 1
448a 295 18 17.448.906 Hadice 5 - Schlauch - Hose - Tuyau - Manguera 1
448a 296 19 4511-6410 Kolík s kroukem - Stift mit Ring - Pin with ring - Goupille cylindrique avec 3
anneau - Pasador con anillo
448a 295 21 53.407.901 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
448a 295 22 16.372.134 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet 1
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
448a 295 22 58.408.902 Trubičková spirála - Rohrförmige Blechabdeckungs-spirale - Tube type sheet X
spiral guard - Spirale de tôle en forme du tube de protection - Espiral de chapa
en forma del tubo protector
448a 296 23 53.448.004 Pojitění čepu - Sicherung - Lock - Arretoir - Seguro 2
448a 296 24 53.448.006 Čep válce Zylinderbolzen - Cylinder pin - Axe de cylindre - Perno de cilindro 2
448a 295 25 53.448.032 Drák ventilu - Ventilhalter - Valve holder - Support de clapet - Soporte de la 1
válvula
369
